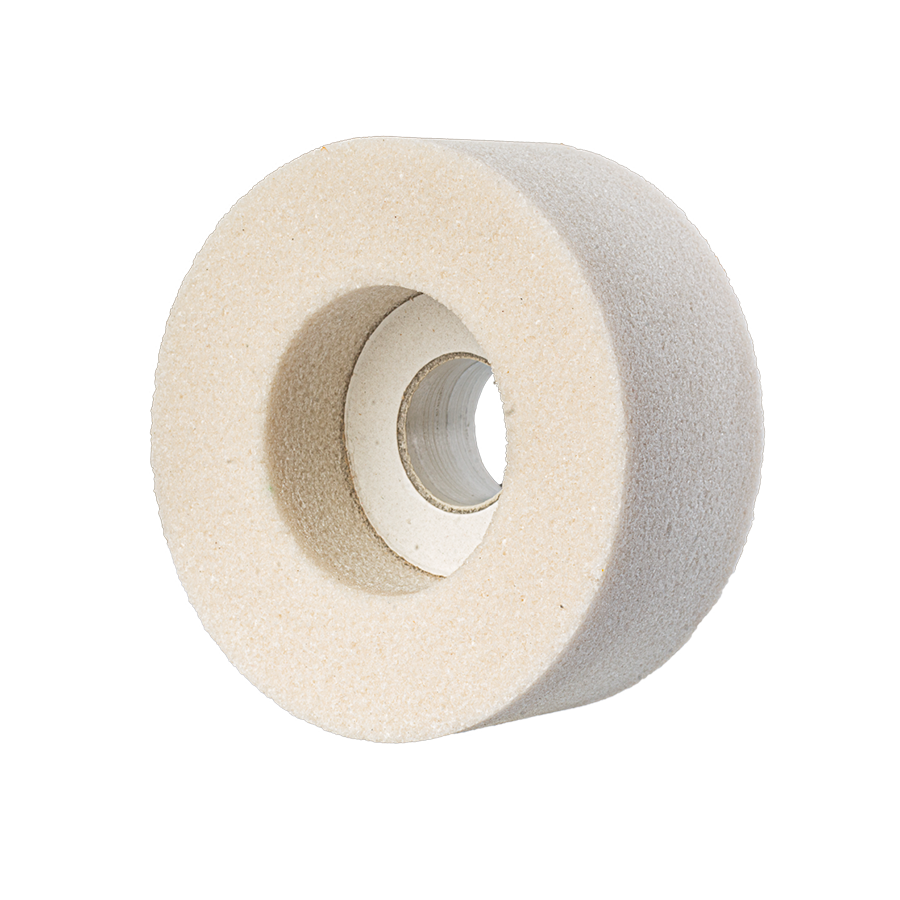

TYP 5
SCHLEIFSCHEIBEN EINSEITIG RUND AUSGESPART
Die Schleifscheiben vom TYP 5 werden zum Feinschleifen von Flächen, zum spitzenlosen Schleifen sowie zum Schleifen von Wellen und Bohrungen, zum Schärfen von Schneidwerkzeugen und zum Profil- und Formschleifen eingesetzt.
Sie sind ein beliebtes Werkzeug für Werkstattarbeiten, auch zum Schruppen. Sie finden breite Anwendung in der Automobilbranche, bei der Herstellung von Lagern, in der Luftfahrtindustrie sowie in allen Bereichen des Maschinenbaus und der Werkzeugherstellung.
Die Schleifscheiben von ANDRE in keramischer Bindung vom TYP 5 werden auf der Basis von Normal-Elektrokorund (95A), Edel-Elektrokorund (99A), Chrom-Elektrokorund (CRA), schwarzem Siliziumcarbid (98C) und grünem Siliziumcarbid (99C) hergestellt. Für spezielle Anwendungen bietet ANDRE auch andere Kombinationen von Schleifkörnern mit hervorragenden Leistungsmerkmalen an.
F ≤ 0,5T P > 0,33 D
5 - D x T x H - P…F…
Beispiele für Bezeichnungen:
5 - 300x50x76-P200F25-98C60J7VC01-35
5 - 300x50x76-P200F25-98C60J7VC01-35
PDF Herunterladen
Parameter der angebotenen Schleifscheiben des vorgestellten Typs
| TYP 5 | ||||
| Abmessungen [mm] | ||||
| D | T | H | P | F |
| 40 | 30 - 60 | 10 | 15 | 15 |
| 60 | 21 | 30 | ||
| 40 - 70 | 13 | 20 | 20 | |
| 30 - 70 | 25 | 15 | ||
| 50 | 40 - 70 | 12,7 | 21 | 20 |
| 30 - 70 | 13 | 25 | 15 | |
| 50 - 75 | 16 | 25 | 25 | |
| 50 - 100 | 20 | 25 | 25 | |
| 60 | 16 - 100 | 20 | 40 | 8 |
| 65 | 40 - 75 | 16 | 30 | 20 |
| 80 | 50 - 70 | 20 | 40 | 25 |
| 100 | 10 - 70 | 25 | 56 | 5 |
| 60 - 70 | 60 | 30 | ||
| 100 | 20 - 60 | 20 | 70 | 10 |
| 54 - 60 | 74 | 27 | ||
| 125 | 24 - 100 | 20 | 70 | 12 |
| 54 - 100 | 74 | 27 | ||
| 150 | 38 - 105 | 22,2 | 76 | 19 |
| 40 - 110 | 32 | 74 | 20 | |
| 54 - 110 | 76 | 27 | ||
| 24 - 110 | 95 | 12 | ||
| 32 - 110 | 75 | 16 | ||
| 200 | 26 -100 | 51 | 120 | 13 |
| 40 - 100 | 120 | 20 | ||
| 50 - 100 | 120 | 25 | ||
| 250 | 16 - 70 | 25,4 | 150 | 13 |
| 28 - 70 | 152 | 14 | ||
| 24 - 70 | 153 | 12 | ||
| 40 - 100 | 51 | 190 | 20 | |
| 50 - 100 | 185 | 25 | ||
| 48 - 85 | 60 | 152 | 24 | |
| 52 - 70 | 70 | 152 | 26 | |
| 40 - 110 | 76 | 150 | 20 | |
| 300 | 50 - 110 | 76 | 200 | 25 |
| 350 | 90 - 220 | 203 | 267 | 45 |
| 460 | 53 - 250 | 228 | 311 | 26,5 |
*) Andere verfügbare Abmessungennach individueller Absprache.
Beispiele für hergestellte Schleifscheiben des vorgestellten Typs
Zum Feinschleifen von Stahlwerkstoffen und Stahlguss. Schleifscheiben, die für folgende Arbeiten verwendet werden: Zwischen-Spitzen-Schleifen und spitzenloses Schleifen von Wellen, Bohrungsschleifen und Werkstattarbeiten.
|
99A - Edel-Elektrokorund |
||||
|
Code |
Abmessungen [mm] |
Charakteristik |
Geschwindigkeit [m/s] |
Stückzahl in einer Schachtel |
|
515005 |
80 × 50 × 20 - P40 F25 |
99A60K7VE01 |
35 |
18 |
Die vorgestellten Schleifwerkzeuge von ANDRE ABRASIVE ARTICLES wurden auf der Grundlage der Kenntnisse und Erfahrungen aus der langjährigen Zusammenarbeit mit Kunden hergestellt.
Die Firma ANDRE setzt seit Beginn ihrer Tätigkeit auf qualitativ hochwertige Produkte. Bei ANDRE wird alles getan, um sicherzustellen, dass die Produkte den individuellen Anforderungen der Kunden entsprechen und ihre höchsten Erwartungen erfüllen, selbst bei den schwierigsten Schleifoperationen.
Die Schleifwerkzeuge von ANDRE ABRASIVE ARTICLES sind sicher.
Dank der sukzessiven Verbesserungen des technologischen Prozesses fertigt ANDRE Schleifwerkzeuge, die sich durch immer bessere Nutzwerte und einen hohen Sicherheitsfaktor nach den geltenden Normen auszeichnen. Bestätigt wird dies durch die Mitgliedschaft in den Organisationen der führenden Schleifwerkzeughersteller und die regelmäßigen Zertifizierungen.
