TYP 3603
SCHLEIFSCHEIBEN MIT GEWINDEEINSÄTZEN GESCHULTERT UND VON DER BEFESTIGUNGSSEITE AUS AUSGESPART
Die Schleifscheiben mit Gewindeeinsätzen geschultert und von der Befestigungsseite aus ausgespart vom TYP 3603 sind eine Gruppe von Schleifscheiben, die für das Planschleifen, einzeln oder paarweise, bestimmt sind. Die Schleifscheiben haben auf der nicht stirnseitigen Seite Gewindeeinsätze zur Montage auf den Mitnehmerscheiben von Schleifmaschinen.
Sie sind in der Maschinenbauindustrie weit verbreitet, zum Beispiel bei der Herstellung von Federn.
Die Schleifscheiben von ANDRE in Kunstharzbindung vom TYP 3603 werden hauptsächlich auf der Basis der Kornarten von Normal-Elektrokorund (95A) hergestellt. Für spezielle Anwendungen bietet ANDRE auch andere Kombinationen von Schleifkörnern mit hervorragenden Leistungsmerkmalen an.
H < 0,67D
3603 - D × T × H - Zeichnungsnummer
Beispiele für Bezeichnungen:
3603 - 400x58x220-95A60K7B-35-PP/3603/705
3603 - 400x58x220-95A60K7B-35-PP/3603/705
PDF Herunterladen

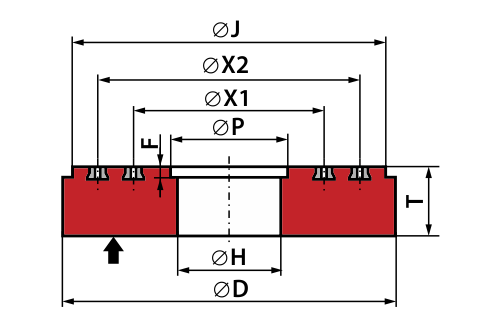

Parameter der angebotenen Schleifscheiben des vorgestellten Typs
| TYP 3603 | ||||||||||
| Abmessungen [mm] | Winkelteilung und Anzahl von Gewindeeinsätzen | Zeichnungsnummer | ||||||||
| D | J | T | H | P | F | U | X | Höhe des Gewindeeinsatzes | ||
| 450 | 433 | 70 | 138 | 151 | 8,2 | 61,8 | 224
362 |
14 | 60° 6 x M10
30° 12 x M10 |
PP/36/066 |
*) Andere verfügbare Abmessungennach individueller Absprache.
