TYP 36
SCHLEIFSCHEIBEN MIT GEWINDEINSÄTZEN

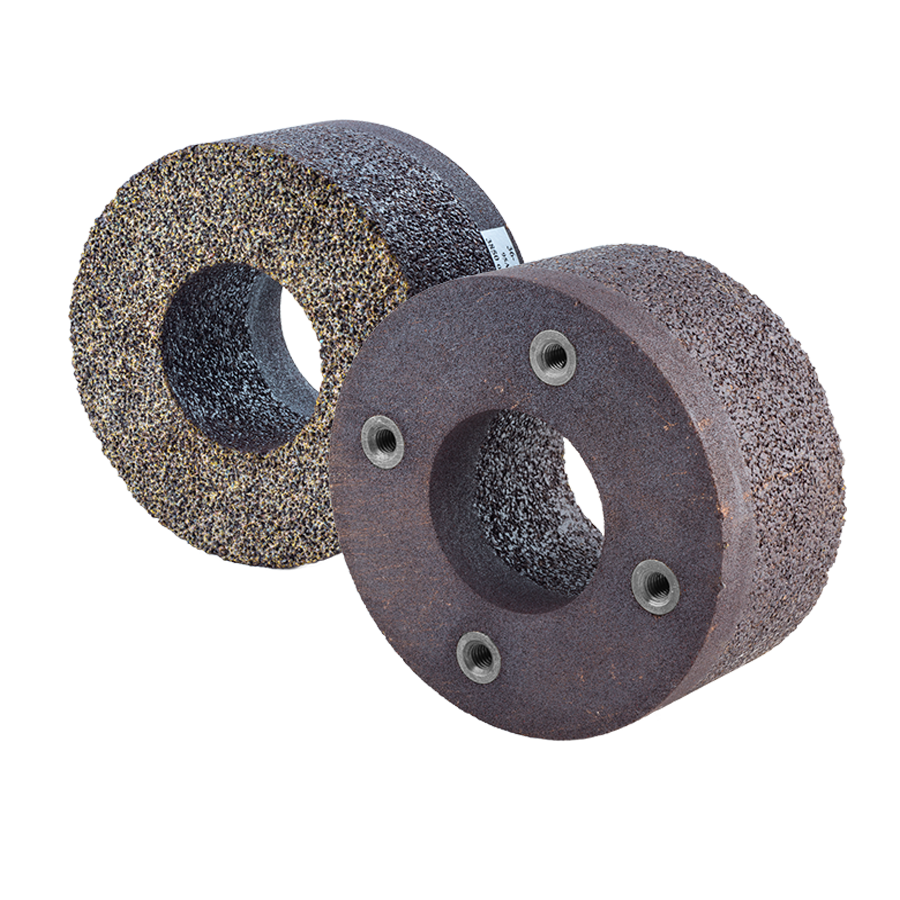

Die Schleifscheiben mit Gewindeeinsätzen vom TYP 36 sind eine Gruppe von Scheiben, die für die Bearbeitung von Flächen, einzeln oder paarweise, bestimmt sind. Die Schleifscheiben haben auf der nicht stirnseitigen Seite Gewindeeinsätze zur Montage auf den Mitnehmerscheiben von Schleifmaschinen.
Sie werden in der Lagerindustrie auf Schleifmaschinen der Firma Rowland und Discus sowie bei Bahnarbeiten zum Schleifen und Regenerieren von Schienen eingesetzt. In der Automobilindustrie werden sie zum Schleifen von Kolbenringen und Lagergehäusen verwendet.
Die Schleifscheiben von ANDRE in Kunstharzbindung vom TYP 36 werden hauptsächlich auf der Basis der Kornarten von Normal-Elektrokorund (95A), Edel-Elektrokorund (99A) und schwarzem Siliziumcarbid (98C) hergestellt. Für spezielle Anwendungen bietet ANDRE auch andere Kombinationen von Schleifkörnern mit hervorragenden Leistungsmerkmalen an.
H < 0,67D
36 - D × T × H - Zeichnungsnummer
Beispiele für Bezeichnungen:
36 - 125x60x55-95A16P6B97-50-PP/36/198
36 - 125x60x55-95A16P6B97-50-PP/36/198
PDF Herunterladen
Parameter der angebotenen Schleifscheiben des vorgestellten Typs
| TYP 36 | ||||||
| Abmessungen[mm] | Winkelteilung und Anzahl von Gewindeeinsätzen | Zeichnungsnummer | ||||
| D | T | H | X | Höhe des Gewindeeinsatzes | ||
| 100 | 60 | 32 | 66 | 12 | 90° 4 x M8 | PP/36/199 |
| 125 | 60 | 55 | 90 | PP/36/198 | ||
| 150 | 50 | 56 | 90 | PP/36/392 | ||
| 72 | 56 | 90 | ||||
| 80 | 56 | 90 | ||||
| 250 | 30 | 160 | 205 | 90° 4 x M10 | PP/36/140 | |
| 63 | 100 | 180 | 60° 6 x M10 | PP/36/120 | ||
| 80 | 150 | 200 | 14 | PP/36/195 | ||
| 450 | 90 | 250 | 375 | 14 | 36° 10 x M10 | PP/36/162 |
| 100 | 203 | 270
373 |
16 | 72° 5 x M10
36° 10 x M10 |
PP/36/209 | |
| 500 | 150 | 305 | 431,8 | 30° 12 x M10 | PP/36/065 | |
| 585 | 65 | 10 | 133,4
285,8 381 508 |
120° 3 x M10
51°26’ 7 x M10 51°26’ 7 x M10 25°43’ 14 x M10 |
PP/36/024 | |
| 585 | 260 | 381
508 |
14 | 51°26’ 7 x M10
25°43’ 14 x M10 |
PP/36/088 | |
| 600 | 75 | 305 | 370,5
530,5 |
12 | 60° 6 x M16 x 1,5
30° 12 x M16 x 1,5 |
PP/36/069 |
| 125 | ||||||
| 130 | ||||||
| 750 | 40 | 350 | 440
640 |
36° 10 x M10
24° 15 x M10 |
PP/36/089 | |
| 762 | 76,2 | 25,4 | 108
279,4 457,2 673,1 |
16 | 120° 3 x M10
45° 8 x M10 30° 12 x M10 22°30’ 16 x M10 |
PP/36/230 |
*) Andere verfügbare Abmessungennach individueller Absprache.
Beispiele für hergestellte Schleifscheiben des vorgestellten Typs
Zum Grobschleifen von Stahl und auch zum Schleifen von Gusseisen.
|
95A - Normal-Elektrokorund |
||||
|
Code |
Abmessungen [mm] |
Charakteristik |
Geschwindigkeit [m/s] |
Stückzahl in einer Schachtel |
|
110449 |
125 × 60 × 55 4xM8 |
95A16PB97 |
25 |
8 |
