TYP 3612
SCHLEIFSCHEIBEN MIT GEWINDEEINSÄTZEN UND VON DER ARBEITSSEITE AUS AUSGESPART
Die Schleifscheiben mit Gewindeeinsätzen und von der Arbeitsseite aus ausgespart vom TYP 3612 sind eine Gruppe von Schleifscheiben, die für den Stirnseitenbetrieb, einzeln oder paarweise, konzipiert sind. Die Schleifscheiben haben auf der nicht stirnseitigen Seite Gewindeeinsätze zur Montage auf den Mitnehmerscheiben von Schleifmaschinen. Sie sind in der Lagerindustrie weit verbreitet.
Die Schleifscheiben von ANDRE in Kunstharzbindung vom TYP 3612 werden hauptsächlich auf der Basis von Normal-Elektrokorund (95A), Edel- Elektrokorund (99A) und schwarzem Siliziumcarbid (98C) hergestellt. Für spezielle Anwendungen bietet ANDRE auch andere Kombinationen von Schleifkörnern mit hervorragenden Leistungsmerkmalen an.

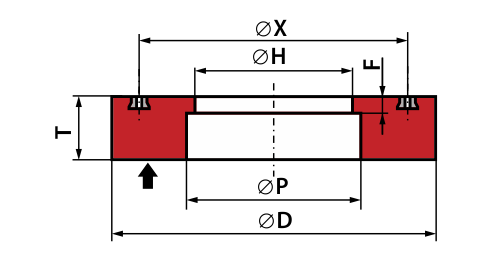

H < 0,67D
3612 - D × T × H - Zeichnungsnummer
Beispiele für Bezeichnungen:
3612 - 600x75x305-95A80NBMOD-35-PP/36/042
3612 - 600x75x305-95A80NBMOD-35-PP/36/042
PDF Herunterladen
Parameter der angebotenen Schleifscheiben des vorgestellten Typs
| TYP 3612 | ||||||||
| Abmessungen [mm] | Winkelteilung und Anzahl von Gewindeeinsätzen | Zeichnungsnummer | ||||||
| D | T | H | P | F | X | Höhe des Gewindeeinsatzes | ||
| 450 | 70 | 138 | 200 | 55 | 224 362 |
14 | 60° 6 x M10 30° 12 x M10 |
PP/36/152 |
| 600 | 75 | 305 | 315 | 55 | 370,5 530,5 |
12 | 60° 6 x M16 x 1,5 30° 12 x M16 x 1,5 |
PP/36/042 |
*) Andere verfügbare Abmessungennach individueller Absprache.
Die vorgestellten Schleifwerkzeuge von ANDRE ABRASIVE ARTICLES wurden auf der Grundlage der Kenntnisse und Erfahrungen aus der langjährigen Zusammenarbeit mit Kunden hergestellt.
Die Firma ANDRE setzt seit Beginn ihrer Tätigkeit auf qualitativ hochwertige Produkte. Bei ANDRE wird alles getan, um sicherzustellen, dass die Produkte den individuellen Anforderungen der Kunden entsprechen und ihre höchsten Erwartungen erfüllen, selbst bei den schwierigsten Schleifoperationen.
Die Schleifwerkzeuge von ANDRE ABRASIVE ARTICLES sind sicher.
Dank der sukzessiven Verbesserungen des technologischen Prozesses fertigt ANDRE Schleifwerkzeuge, die sich durch immer bessere Nutzwerte und einen hohen Sicherheitsfaktor nach den geltenden Normen auszeichnen. Bestätigt wird dies durch die Mitgliedschaft in den Organisationen der führenden Schleifwerkzeughersteller und die regelmäßigen Zertifizierungen.
