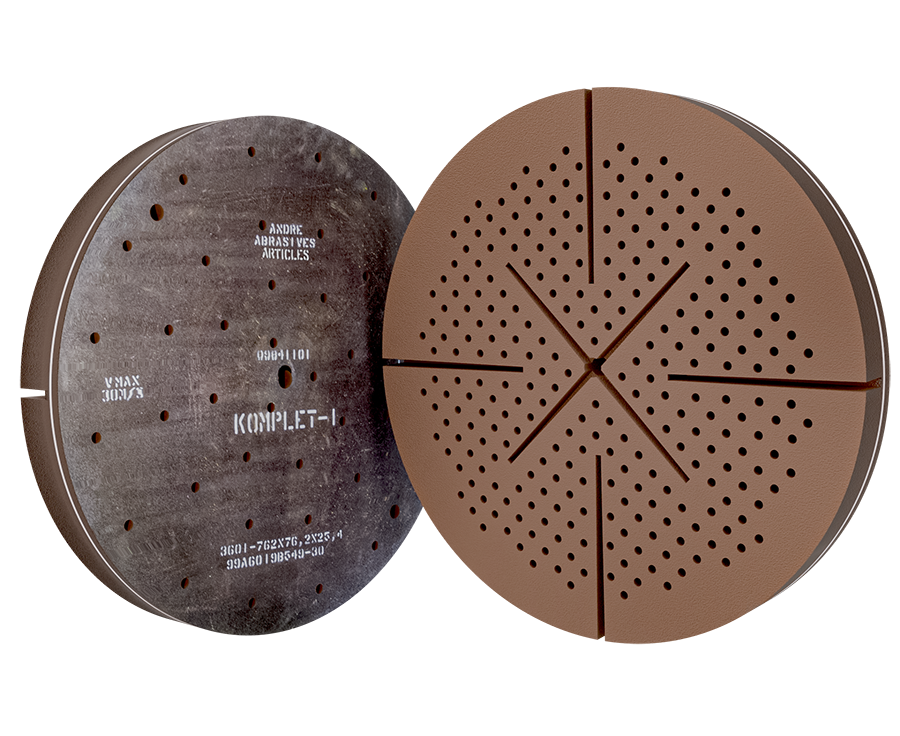

TYP 3601

SCHLEIFSCHEIBEN MIT GEWINDEEINSÄTZEN UND PERFORATION

Die Schleifscheiben mit Gewindeeinsätzen und Perforation vom TYP 3601 sind eine Gruppe von Schleifscheiben, die für die Bearbeitung von Flächen, einzeln oder paarweise, bestimmt sind. Die Schleifscheiben haben auf der nicht stirnseitigen Seite Gewindeeinsätze zur Montage auf den Mitnehmerscheiben von Schleifmaschinen. Sie werden in der Lagerindustrie auf Schleifmaschinen der Firma Rowland und Discus als auch in der Automobilindustrie, z. B. zum Schleifen von Kolbenringen, eingesetzt.

Die Schleifscheiben von ANDRE in Kunstharzbindung vom TYP 3601 werden hauptsächlich auf der Basis der Kornarten von Normal-Elektrokorund (95A), Edel-Elektrokorund (99A) und schwarzem Siliziumcarbid (98C) hergestellt. Für spezielle Anwendungen bietet ANDRE auch andere Kombinationen von Schleifkörnern mit hervorragenden Leistungsmerkmalen an.

H < 0,67D

3601 - D × T × H - Zeichnungsnummer

Beispiele für Bezeichnungen:
3601 - 762x76,2x25,4-99A46IB549-30-PP/36/030

PDF Herunterladen

DIMENSIONTABELLE

Parameter der angebotenen Schleifscheiben des vorgestellten Typs

TYP 3601
Abmessungen [mm]					Winkelteilung und Anzahl von Gewindeeinsätzen	Zeichnungsnummer
D	T	H	X	Höhe des Gewindeeinsatzes
585	65	10	133,4 285,8 381 508	12	120° 3xM10 51° 26’ 7 x M10 51° 26’ 7 x M10 25° 43’ 14 x M10	PP/36/025
	65	19				PP/36/208
	70
660	55	50	204 406 609		60° 6 x M10 60° 6 x M10 30° 12 x M10	PP/36/027
750	65	25,4	108 279,4 457,2 673,1	12	120° 3 x M10 45° 8 x M10 30° 12 x M10 22°30’ 16 x M10	PP/36/250
762	76,2	25,4				PP/36/282
				16	120° 3 x 3/8’’ 45° 8 x 3/8’’ 30° 12 x 3/8’’ 22°30’ 16 x 3/8’’	PP/36/030

*) Andere verfügbare Abmessungennach individueller Absprache.

Die vorgestellten Schleifwerkzeuge von ANDRE ABRASIVE ARTICLES wurden auf der Grundlage der Kenntnisse und Erfahrungen aus der langjährigen Zusammenarbeit mit Kunden hergestellt.

Die Firma ANDRE setzt seit Beginn ihrer Tätigkeit auf qualitativ hochwertige Produkte. Bei ANDRE wird alles getan, um sicherzustellen, dass die Produkte den individuellen Anforderungen der Kunden entsprechen und ihre höchsten Erwartungen erfüllen, selbst bei den schwierigsten Schleifoperationen.

Die Schleifwerkzeuge von ANDRE ABRASIVE ARTICLES sind sicher.

Dank der sukzessiven Verbesserungen des technologischen Prozesses fertigt ANDRE Schleifwerkzeuge, die sich durch immer bessere Nutzwerte und einen hohen Sicherheitsfaktor nach den geltenden Normen auszeichnen. Bestätigt wird dies durch die Mitgliedschaft in den Organisationen der führenden Schleifwerkzeughersteller und die regelmäßigen Zertifizierungen.
